Вышки теле2 на карте: на чьих сотовых вышках работает tele2

Можно ли увеличить зону приема сети Теле2 и улучшить прием?

Да! Усиление зоны уверенного приема мобильной сети Теле2 возможно. В случае, когда связь отсутствует в месте Вашего длительного пребывания (дом, офис, дача), и сигнал пропадает или его качество регулярно Вас не устраивает, то установка специальных репитеров для усиления сигнала сотовой связи может заметно улучшить качество приема.

Репитер – это, по сути, ретрансляторы сигнала сотовой связи. Ваша персональная вышка связи. Модели репитеров, их количество и схема расположения – это параметры, которые требуют индивидуальной проработки. Многое зависит от конфигурации помещения, материалов стен и других факторов. К выбору модели репитера следует подойти внимательно, выбирать модель которая действительно сможет улучшить качество сотовой связи у Вас в помещении.

2.4. Построение сельских телефонных сетей (СТС)

Различают следующие способы построения сельских телефонных сетей:

1) радиальный (рисунок 2.7, а);

2) радиально-узловой (рисунок 2.7, б);

3) комбинированный (рисунок 2.7, в).

Основой СТС является центральная станция (ЦС), в которую включаются линии от вышестоящей АМТС, соединительные линии от оконечных станций (ОС), а при радиально-узловом построении и от узловых станций (УС). Центральная станция устанавливается в районном центре и обычно имеет емкость до 1000-2000 номеров. Узловые станции концентрируют нагрузку от ОС и включаются в ЦС. Оконечная станция предназначена для подключения абонентов.

Рисунок 2.7 – Способы организации СТС

2021: Tele2 закупает 50 тыс. поддерживающих 5G базовых станций Ericsson

19 мая 2021 года «Т2 РТК Холдинг» сообщил о закупке 50 тыс. базовых станций Ericsson, поддерживающих сети 5G. Это оборудование Tele2 установит в 27 регионах России, включая Московскую и Ленинградскую области.

Как сообщили TAdviser в Tele2, рассчитанный на период 2019-2023 гг. проект предполагает внедрение в общей сложности более 100 тыс. базовых станций Ericsson Radio System. Благодаря сотрудничеству со шведской компанией российский мобильный оператор рассчитывает увеличить емкость сети и скорости передачи данных, подготовить инфраструктуру к быстрому запуску стандарта 5G.

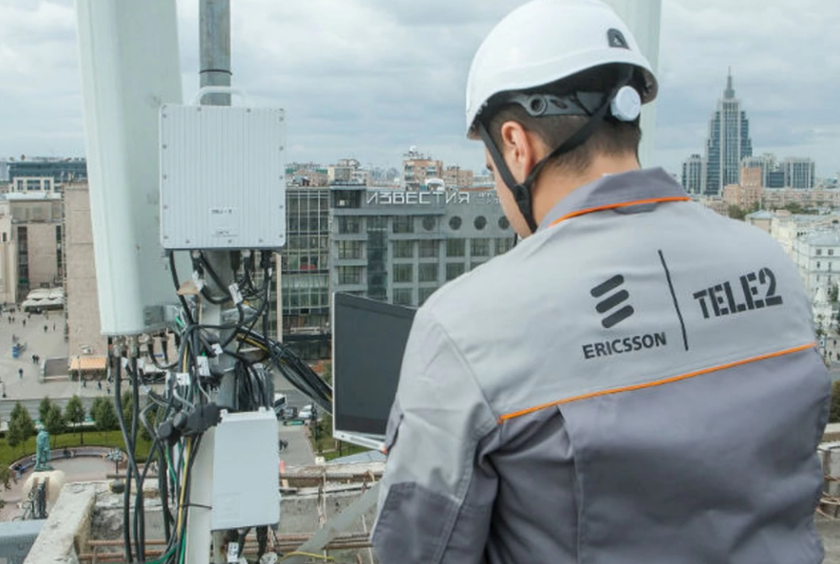

Tele2 закупает 50 тыс. поддерживающих 5G базовых станций Ericsson

Tele2 важно оставаться одним из лидеров отрасли по технологическому развитию: своевременно внедрять инновационные технологические решения и модернизировать сеть для запуска 5G. С 2015 года мы устанавливаем в столице станции в статусе 5G-ready, а наш проект с Ericsson ускоряет проникновение самого передового оборудования на инфраструктуре Tele2 по всей стране, — заявил заместитель генерального директора по технической инфраструктуре Tele2 Алексей Телков.. По его словам, пандемия коронавируса COVID-19 ускорила строительство сетей из-за стремительного роста потребления мобильного трафика и активного привыкания клиентов к цифровым сервисам

В 2020 году Tele2 нарастила общее количество базовых станций на 29%, а в московском регионе — в полтора раза. По итогам 2020 года Tele2 покрыла в регионах присутствия сетями 4G 97% населения, сетями 3G – 94%, а 2G – 97% жителей. Это составляет 83-85% от общего населения России.

По его словам, пандемия коронавируса COVID-19 ускорила строительство сетей из-за стремительного роста потребления мобильного трафика и активного привыкания клиентов к цифровым сервисам. В 2020 году Tele2 нарастила общее количество базовых станций на 29%, а в московском регионе — в полтора раза. По итогам 2020 года Tele2 покрыла в регионах присутствия сетями 4G 97% населения, сетями 3G – 94%, а 2G – 97% жителей. Это составляет 83-85% от общего населения России.

В Ericsson, комментируя сотрудничество с Tele2, отметили, что все оборудование компании имеет длинный жизненный цикл и обеспечивает совместимость и преемственность продуктовых линеек разных поколений, что позволит телеком-оператору снизить капитальные и операционные затраты при строительстве и расширении сетей.

2019: Tele2 и Ericsson заключили соглашение

26 февраля 2019 года Tele2 сообщил, что совместно с Ericsson подписали соглашение о сотрудничестве. Документ направлен на развитие инфраструктуры Tele2 с использованием оборудования Ericsson Radio System (ERS). Стороны договорились о внедрении систем и программного обеспечения ERS для сетей 4G/3G/2G с поддержкой технологии 5G на территории всей России. Проект позволит Tele2 повысить скорости передачи данных, модернизировать сеть на фоне активного роста трафика и подготовить ее к запуску стандарта 5G.

Сергей Эмдин, генеральный директор Tele2 в России и Себастиан Толстой, президент Ericsson в регионе Восточная Европа и Центральная Азия

Соответствующее соглашение подписали Сергей Эмдин, генеральный директор Tele2 в России и Себастиан Толстой, президент Ericsson в регионе Восточная Европа и Центральная Азия. Согласно договоренностям, стороны будут взаимодействовать в реализации технологических решений Ericsson на базе инфраструктуры Tele2. Сотрудничество позволит оператору усовершенствовать свою сеть и технологически подготовиться к запуску внедряемых стандартов связи. Соглашение заключено сроком на пять лет и предполагает совместную работу в 27 регионах России, включая Москву и Санкт-Петербург.

Совместный проект Tele2 и Ericsson станет технической основой для дальнейшего развития цифровой экосистемы услуг Tele2 и повысит доступность современных технологий для абонентов. В рамках соглашения партнеры установят более 50 000 дополнительных базовых станций на территории России. Инфраструктура Tele2 будет модернизирована с учетом постоянного роста пропускаемого трафика.

Объемы передаваемых данных в сети Tele2 растут за счет распространения цифровых сервисов, все большего потребления мобильного интернета и развития сегмента IoT. По данным последнего исследования Ericsson Mobility Report, к концу 2024 года к интернету вещей будет подключено 4,1 млрд устройств. Ежемесячное потребление мобильного трафика в мире увеличится за шесть лет примерно в пять раз – с 27 до 136 эксабайт.

Tele2 внедрит на своей сети оборудование и программное обеспечение продуктовой линейки Ericsson с поддержкой технологии 5G. В будущем это позволит обеспечить существенную емкость сетей и постоянное подключение к ним множественных пользователей, устройств и объектов.

Очевидно, что потребление мобильного интернет-трафика в сетях операторов продолжит демонстрировать экспоненциальный рост. Мы развиваем качественную сеть на современном оборудовании, с учетом все больших объемов трафика и технологических изменений в отрасли. Строительство сетей 5G в России требует решения ряда инфраструктурных вопросов. Однако после устранения всех препятствий развертывание сетей будет происходить более быстрыми темпами, чем строительство LTE, в том числя благодаря использованию существующей инфраструктуры.
Сергей Эмдин, генеральный директор Tele2

Tele2 – наш важный стратегический партнер, и мы знаем, что абоненты оператора предъявляют высокие требования к скорости мобильного интернета. Необходимую пользователям мгновенную передачу данных способны обеспечить улучшенные сети 4G и технологии связи пятого поколения. Поддержка 5G реализована во всей линейке оборудования Ericsson, и мы можем развернуть соответствующие технологии, как только операторы получат необходимые частоты.
Себастиан Толстой, президент Ericsson в регионе Восточная Европа и Центральная Азия

2.2. Построение городских телефонных сетей (ГТС)

2.2.1. Нерайонированная ГТС

Простейшей ГТС является нерайонированная ГТС. На такой сети устанавливается одна телефонная станция, куда включаются абонентские линии (рисунок 2.2).

Рисунок 2.2 – Нерайонированная ГТС

Нерайонированные ГТС используются в городах с небольшой емкостью и обслуживаемой территорией. Нумерация на сети может быть: · Четырехзначная (если емкость АТС не превышает 10000 номеров):

В этом случае максимальная емкость сети 8000 номеров, т. к. в качестве первой цифры номера нельзя использовать цифры 0 и 8 (0, в дальнейшем 1 – выход на узел спецслужб; 8, в дальнейшем 0 – выход на АМТС);

· Пятизначная:

В этом случае в городских районах с высокой плотностью абонентов устанавливаются концентраторы, которые содержат часть коммутационного оборудования цифровой АТС.

Максимальная емкость сети 80000 номеров.

2.2.2. Районированная ГТС

При увеличении абонентской емкости и размеров обслуживаемой территории для уменьшения затрат на линейные сооружения целесообразно строить ГТС по принципу районирования. В этом случае территория города разбивается на районы. В каждом из районов размещается районная АТС (РАТС), в которую, как правило, включаются 10000 абонентов этого района. РАТС соединяются между собой по принципу «каждая с каждой» (рисунок 2.3)

Максимальная емкость сети 80000 номеров, т. к. в качестве первой цифры номера нельзя использовать цифры 0 (в дальнейшем 1) и 8 (в дальнейшем 0). Экономически выгодная емкость 50-60 тыс. номеров.

При таком построении ГТС капитальные затраты на линейные сооружения сокращаются за счет существенного уменьшения протяженности абонентских линий, имеющих низкий коэффициент использования и введения соединительных линий с высоким коэффициентом использования.

Рисунок 2.3 – Районированная ГТС

2.2.3. ГТС с узлами входящих сообщений (УВС)

При большом числе районных АТС организация межстанционной связи по принципу «каждая с каждой» приводит к увеличению числа пучков соединительных линий, в которых понижается пропускная способность линий. Одним из наиболее эффективных способов повышения использования межстанционных линий является применение на ГТС коммутационных узлов для концентрации нагрузки. При увеличении емкости свыше 50-60 тысяч номеров на ГТС используются узлы входящих сообщений (УВС).

При таком построении сети территория города делится на узловые районы. Внутри узлового района РАТС связываются по принципу «каждая с каждой». Связь между РАТС разных узловых районов осуществляется через УВС (рисунок 2.4).

Нумерация на сети шестизначная:

Максимальная емкость сети 800000 номеров. Экономически выгодная емкость 500-600 тыс. номеров.

Рисунок 2.4 – ГТС с УВС

2.2.4. ГТС с узлами исходящих (УИС) и входящих сообщений (УВС)

При емкости свыше 500-600 тыс. номеров даже при наличии на сети УВС количество пучков соединительных линий становится очень большим, а эффективность использования уменьшается. В этом случае территория города делится на узловые районы емкостью до 100 тыс. номеров каждый. Для установления соединений между РАТС разных узловых районов в каждом узловом районе вводят коммутационные узлы исходящих сообщений УИС, в которых объединяется исходящая нагрузка станций других узловых районов, и распределяется по направлениям к УВС своего узлового района (максимально 10 УВС в узловом районе) (рисунок 2.5).

Нумерация на сети семизначная:

Максимальная емкость сети 8000000 номеров. Экономически выгодная емкость 5-6 млн. номеров.

Рисунок 2.5 – ГТС с УИС и УВС

2.3. Перспективы развития ГТС

2.3.1. Стратегия перехода от аналоговых ГТС к цифровым

Преобразование аналоговых вторичных сетей в цифровые – актуальная задача для ТфОП России. Возможны различные пути перехода от аналоговым сетям к цифровым. Для крупных сетей этот переход можно реализовать в несколько этапов:

1) замена всех аналоговых межстанционных линий цифровыми;

2) замена всех аналоговых систем коммутации (АСК) цифровыми системами коммутации (ЦСК);

3) создание цифровой сети с интеграцией обслуживания ЦСИО (сведения по ЦСИО представлены в разделе 11).

Может быть использована другая стратегия перехода – внедрение «наложенной» цифровой сети, которая создается наряду с уже существующей аналоговой сетью. Такая стратегия позволяет минимизировать единовременные затраты, так как в момент ввода первых ЦСК возможно создание полностью цифрового участка сети, в пределах которого информация между абонентами может передаваться в цифровой форме. Кроме того, часть услуг цифровой сети смогут получать и абоненты аналоговой сети, благодаря специально организованному доступу к ресурсам наложенной сети.

Варианты построения «наложенной» цифровой сети зависят от емкости и структуры существующей аналоговой сети.

При создании «наложенной» сети на аналоговой ГТС без узлов вновь вводимые АТС должны быть связаны со всеми РАТС данной ГТС цифровыми трактами с установкой оборудования аналогово-цифрового преобразования (АЦП) на стороне аналоговых АТС.

При введении следующих станций необходимо решать вопрос рационального подключения данных станций к существующей ГТС. Возможны три основных способа подключения вновь вводимых РАТС :

1) организация прямых пучков соединительных линий между каждой цифровой и каждой аналоговой РАТС («каждая с каждой»);

2) использование ранее введенных в сеть цифровых РАТС в качестве транзитных станций для вновь вводимых станций. При этом связь вводимых РАТС с аналоговой ГТС будет осуществляться через транзитную станцию;

3) комбинированное решение, основанное на сочетании перечисленных ранее вариантов.

2.3.2. Структура цифровых ГТС

Цифровые АТС позволяют реализовать более экономичные структуры ГТС по сравнению с аналоговыми АТС. Основные особенности перспективных структур ГТС с цифровыми АТС (ЦСК, АТСЭ) следующие:

· широкое использование выносных концентраторов (часть аппаратно-программных средств ЦСК, приближенных к местам группирования пользователей), что позволяет строить более гибкую сеть, сокращает протяженность абонентских линий и уменьшает затраты на управление и обслуживание

· комбинированное использование оборудования АТС (РАТС, РАТС и УВС, УИВС, РАТС и УИВС, РАТС и АМТС и т. д.);

· возможность использования двухсторонних соединительных линий;

· применение обходных направлений;

· использование системы общеканальной системы сигнализации ОКС№7 (раздел 7, п. 7.3);

· предоставление абонентам значительного числа дополнительных видов обслуживания;

· создание на сети центров технической эксплуатации.

Структура цифровой сети может быть существенно упрощена по сравнению с аналоговой сетью. Это связано, прежде всего, с тем, что нет никаких жестких ограничений максимальной емкости ЦСК (количества абонентских и соединительных линий), какие существуют для аналоговых станций. Поэтому для построения цифровой сети заданной емкости требуется меньшее количество станций, чем для построения аналоговой сети.

Еще одно важное отличие цифровой сети от аналоговой – отсутствие ограничений на расстояние между станциями и узлами благодаря использованию систем передачи с импульсно-кодовой модуляцией (ИКМ). Это позволяет строить цифровую ГТС как одноуровневую, т

е. без узлов. Станции такой сети могут быть связаны по принципу «каждая с каждой» ИКМ-трактами (рисунок 2.6) .

Эти станции могут использоваться как оконечные или как совмещенные (оконечные и транзитные). Для обмена сигнальными сообщениями при межстанционной связи в сети используется система общеканальной сигнализации ОКС№7. Данная система сигнализации является эффективным транспортным средством, передающим не только сигнальные сообщения пользователей, но и команды управления сетью и данные технической эксплуатации.

На цифровой ГТС широко используются концентраторы, так как это позволяет снизить затраты на абонентскую сеть (сеть доступа пользователей к цифровой сети).

Рисунок 2.6 – Цифровая одноуровневая ГТС

Неисправности сети

Оператор оказывает услуги связи Абонентам 24 (двадцать четыре) часа в сутки в соответствии с законодательством Российской Федерации, национальными стандартами, техническими нормами и правилами, лицензиями, а также договором об оказании услуг связи.

Если иной срок не установлен законодательством Российской Федерации, Оператор устраняет неисправности, препятствующие пользованию услугами связи (далее — неисправности), в течение 7 (семи) рабочих дней с даты регистрации обращения Абонента. Неисправности, вызванные действиями третьих лиц, подлежат устранению в течение 30 (тридцати) рабочих дней с момента, когда Оператору стало об этом известно. В отдельных случаях (обстоятельства непреодолимой силы, крупные аварии и т.п.) сроки устранения неисправностей определяются Оператором индивидуально и доводятся до сведения Абонентов путем размещения информации на сайте Оператора в информационно-телекоммуникационной сети «Интернет».

Что такое базовая станция?

За ответом на вопрос следует обратиться к техническим специалистам или же к документам технической и отраслевой направленности. Таких документов несколько, начнем с Ведомственных норм технологического проектирования «Комплексы сетей сотовой и спутниковой подвижной связи общего пользования» РД 45.162-2001 <1>. Документ полезен тем, что в нем обозначены объекты (технические средства) сотовых сетей.

<1> Утверждены Письмом Минсвязи России от 15.03.2001 N 1809.

Основные составляющие сетей подвижной радиосвязи
Наименование	Пояснение
Оборудование подсистемы коммутации	Центр коммутации сети подвижной связи
Оборудование подсистемы базовых станций	Приемо-передающее, антенно-фидерное, электропитание, контроллер, транскодер
Оборудование подсистемы технической эксплуатации	Вспомогательные устройства
Абонентские станции	Мобильные, носимые, стационарные устройства
Внутрисетевые соединительные и внешние линии связи	Соединительные линии передачи и физические цепи

Как видим, сеть подвижной радиосвязи включает несколько подсистем и базовые станции входят в одну из таких подсистем. На схеме ниже выделим ее компоненты.

                                -----------------------¬    -----------T----------------+  Подсистема базовых  +-------------T------------¬    ¦          ¦           -----+        станций       +¬            ¦            ¦    ¦          ¦           ¦    L---------T-------------¦            ¦            ¦----+---¬      ¦     ------+-----¬        ¦       ------+-----¬      ¦      ------+-----¬¦Базовые¦      ¦     ¦Контроллеры¦        ¦       ¦Контроллеры¦      ¦      ¦Транскодеры¦¦станции¦      ¦     ¦  базовых  ¦        ¦       ¦  пакетной ¦      ¦      ¦           ¦¦       ¦      ¦     ¦  станций  ¦        ¦       ¦  передачи ¦      ¦      ¦           ¦L--------      ¦     L------------        ¦       L------------      ¦      L------------        -------+-----¬           ---------+-------¬           -------+------¬        ¦   Система  ¦           ¦     Система    ¦           ¦Ретрансляторы¦        ¦эксплуатации¦           ¦самообслуживания¦           ¦             ¦        L-------------           L-----------------           L--------------

Далее обозначим основные компоненты базовой станции:

приемо-передающее оборудование состоит из модулей приемо-передатчиков и модулей управления, предназначенных для преобразования электрических сигналов в радиосигналы с целью дальнейшей передачи в эфир, приема радиосигналов, а также для их усиления, обработки, декодирования и коммутации;
антенно-фидерное оборудование состоит из антенного оборудования (антенн), предназначенного для непосредственного излучения радиосигналов в эфир и приема радиосигналов из эфира, а также из фидерного оборудования (набора линий и высокочастотных кабелей), предназначенного для доставки радиосигнала от приемо-передающего оборудования к антеннам и обратно;
транспортное оборудование (кабели, радиорелейное оборудование (далее — РРЛ) — антенны, внутренний и внешний блоки, мультиплексоры, маршрутизаторы и иные устройства) обеспечивает «привязку» базовой станции к сети, то есть связь базовой станции с коммутатором (контроллером), с другой базовой станцией;
оборудование электропитания обеспечивает электрическое питание всего оборудования базовой станции;
инженерные сооружения состоят из антенно-мачтовых сооружений (трубостоек, антенных опоров, столбов), предназначенных для размещения антенно-фидерных устройств, и выгородки (выгораживаемой части помещения) или контейнер-аппаратной (контейнера либо термоизолированного помещения), где располагается оборудование.

Ведомственным документом установлены определенные требования к размещению базовых станций. В частности, они могут находиться в помещениях существующих объектов связи (АМТС, АТС, РТПС, РРС и др.). При этом антенные устройства размещаются на существующих опорах или на специальных металлоконструкциях, устанавливаемых на крышах или стенах зданий. Другой вариант: когда базовые станции располагаются в помещениях производственных, административных, жилых и общественных зданий. Антенные устройства размещаются на специальных металлоконструкциях на крыше и стенах зданий, на существующих опорах, высотных сооружениях (антенных и осветительных опорах, дымовых трубах и пр.), либо предусматривается строительство новых опор. Помещения базовой станции должны быть оборудованы системами отопления, вентиляции, кондиционирования воздуха.

В дополнение к сказанному упомянем еще один документ — Правила применения базовых станций и ретрансляторов систем подвижной радиотелефонной связи <2>. Документ состоит из нескольких частей, но применяется в основном по отношению к подсистемам базовых станций как к укрупненному элементу сети сотовой связи. В статье рассматриваются сами станции, а потому сказанного выше достаточно, чтобы представить, что это за имущество и какое место оно занимает в сети оператора.

<2> Утверждены Приказами Мининформсвязи России от 12.04.2007 N 45, Минкомсвязи России от 17.02.2010 N 31, от 06.06.2011 N 129.

История расширения зоны покрытия

Этот оператор вошел на российский рынок услуг сотовой связи только в 2003 году, когда в стране уже утвердилась “большая тройка” — МТС, Билайн и Мегафон”. В связи с этим карта покрытия Теле2 поначалу расширялась довольно медленно: компании приходилось шаг за шагом завоевывать своего клиента.

Сначала были запущены GSM-сети и до 2011 года компания предоставляла услуги связи только в таком формате. На конец 2011 г. количество регионов покрытия Теле2 в России на карте увеличилось до 42, а абонентская база составила 20 млн. человек. Началась подготовка к внедрению стандарта LTE — технологии, на основе которой впоследствии развивался мобильный интернет.
В период с начала 2012 до первой половины 2014 г. был введен в действие формат LTE-1800 и получены лицензии 2G, 3G и 4G на всю территорию России. Покрытие сети LTE, 3G и 4G Теле 2 на карте продолжает расширяться. Сигнал связи на тот момент уже достаточно уверенный во многих регионах, качество мобильного интернета улучшается.
В 2020 году зона действия сети распространяется уже на 64 региона страны, а абонентская база увеличивается до 22 млн. абонентов. Скоростной интернет доступен пользователям 60-ти регионов. В этом же году Теле2:

1.Входит в Московский регион — запускаются сети 3G и 4G. 2.Обеспечивает к 4G-интернету в метро Санкт-Петербурга.

В 2020 — 2020 года — это время активного развития компании. Зона действия сети Теле2 распространяется на большинство населенных пунктов России. Мобильный интернет стал доступным даже в отдаленных деревнях.

2.6. Организация междугородной сети

Междугородная телефонная сеть предназначена для установления соединений между АМТС различных зоновых сетей и включает АМТС, узлы автоматической коммутации первого класса (УАК1) и второго класса (УАК2), пучки телефонных каналов, связывающие станции и узлы между собой. АМТС являются оконечными станциями междугородной сети. На УАК устанавливаются только транзитные соединения.

Вся территория страны разделена на транзитные территории, каждая из которых имеет УАК1. Все УАК1 соединяются между собой по принципу «каждый с каждым» пучками высокого качества. Каждая АМТС, расположенная на транзитной территории, соединяется с УАК1 этой территории и еще с одним УАК1 междугородной сети либо непосредственно, либо через УАК2 пучками высокого качества. УАК2 создаются при наличии технико-экономической целесообразности для замыкания нагрузки между группой АМТС одной транзитной территории и выхода к УАК1.

Число УАК в соединительном тракте не должно превышать четырех, т. е. в соединительном тракте на междугородной сети не быть более пяти коммутируемых участков (рисунок 2.9). Самый длинный путь по числу коммутируемых участков между АМТС: АМТС – УАК2 – УАК1 – УАК1 – УАК2 – АМТС (путь последнего выбора).

Нумерация на сети десятизначная:
