Будущее электронной навигации
Вместе с развитием электроники не стоит на месте и электронная навигация. Сегодня ведется работа по созданию Универсальной модели гидрографических данных S-100, которая будет в дополнение к собственно навигационным картам учитывать отображение на карте различных дополнительных данных, таких как погода, приливы и отливы и др. Потребность в подобной функциональности со стороны пользователей картографических систем сегодня очень высока. Также разрабатывается стандарт S-101, который придет на смену формату S-57 для электронных навигационных систем. Группа «Транзас» активно участвует в обсуждении этих стандартов на международном уровне, опираясь на свой многолетний практический опыт.
Отображение электронной карты на экране ЭКНИС с наложением радарного изображения
Развивая собственные картографические системы, производители сегодня идут по пути добавления новых фукнций. Так, современные ЭКНИС, кроме собственно отображения карт и работы с ними, предоставляют ряд специфических возможностей, например повышающих удобство использования системы. Одной из дополнительных возможностей ЭКНИС «Транзаса» является система мониторинга расхода топлива Wave. Система учитывает изменения скорости судна, дифферента и запланированного маршрута и рассчитывает, сколько топлива будет потрачено на том или ином маршруте, тем самым позволяя экономить его расход.
Но в сфере электронной навигации ведутся и глобальные усовершенствования. Например, Международной морской организацией (IMO) разрабатывается и внедряется концепция e-Navigation. Она предполагает повышение безопасности судоходства во всем мире посредством активного использования современных технологий, повышения информационного обеспечения судов и береговых служб, улучшения обмена навигационными данными между ними. Однако масштабность задачи обусловила и ряд проблем, препятствующих внедрению концепции. В первую очередь, это отсутствие унифицированных технологий навигации и управления судоходством, что затрудняет оперативный обмен информацией между судовым и береговым оборудованием. Играют роль и ограниченность пропускной способности каналов передачи данных, и стоимость трафика, и пр. Сейчас ведется работа, призванная устранить существующие препятствия. И здесь опыт Группы «Транзас», производящей, кроме бортового оборудования, береговые системы и тренажерные решения, построенные с использованием единых технологий, весьма востребован
Важно и то, что все картографические системы «Транзаса» адаптированы для работы с береговыми системами, включая речную информационную службу (РИС)
«Транзас» активно участвует и в региональных проектах, таких как Mona Lisa, который реализуется в настоящее время в Европе и объединяет около 30 организаций. Он подразумевает создание в странах Европы системы управления судами, аналогичной системе управления самолетами, когда диспетчер наблюдает за всеми воздушными судами, находящимися в контролируемом им воздушном пространстве, и при необходимости дает команды пилотам. Технологии «Транзаса» используются при создании системы обмена данными между судном и береговыми службами. ЭКНИС передает информацию о позиции судна, маршруте, курсе и скорости на береговой сервер, а на берегу можно не только просматривать эту информацию, но и запустить виртуальный ЭКНИС, который будет отображать то же, что и ЭКНИС на судне. Также в рамках Mona Lisa «Транзас» участвует в тренажерном проекте, призванном объединить морские тренажерные решения различных производителей, расположенные в различных точках Европы, в единую сеть для отработки общих упражнений.
Безусловно, с приходом электроники в морскую и речную сферу с учетом все увеличивающегося грузопотока безопасность водного транспорта значительно повысилась. Радует и то, что прогресс в этой области продолжается: совершенствуются навигационные системы, предлагаются дополнительные функции, разрабатываются новые стандарты, унифицируются требования к продукции. А это значит, что безопасность судоходства, а следовательно, и сохранность дорогостоящих грузов, окружающей среды и — самое главное — человеческих жизней будет продолжать повышаться.
Надежность и эффективность ЭКНИС
Группа «Транзас» производит полный спектр программного обеспечения и оборудования для навигации: от приложения iSailor для смартфонов и планшетов, пользующегося популярностью у владельцев яхт и лодок, до полномасштабных интегрированных навигационных систем (ИНС), объединяющих несколько систем в единый комплекс.
Многофункциональная рабочая станция Navi-Sailor 4000 ECDIS MFD
Наиболее совершенным современным средством электронной навигации является система ЭКНИС (ECDIS — Electronic Chart Display and Information System). Картографическая система может считаться ЭКНИС, если она удовлетворяет требованиям национального морского регистра и международных организаций, регулирующих международное судоходство, и использует официальные электронные карты, о которых пойдет речь далее. Такая система может использоваться в качестве альтернативы бумажным навигационным картам. Использование ЭКНИС на ряде морских судов (в зависимости от типа судна и его валовой вместимости) является обязательным, согласно требованиям Международной морской организации (IMO). Начиная с 2012 г. проходит поэтапное внедрение данных систем, которое должно завершиться в 2018 г.
В линейке продукции «Транзас» ЭКНИС представлена системой Navi-Sailor 4000 ECDIS MFD (Multifunctional Display). Это эффективное решение автоматизирует процесс судовождения, обеспечивая штурмана полной информацией от всех подключенных навигационных датчиков, отображаемой на электронной карте. Совмещение всех данных на одном дисплее дает возможность быстро оценивать навигационную обстановку и принимать решение в кратчайшее время. Широкий спектр функциональных возможностей ЭКНИС позволяет существенно экономить время рейса и эксплуатационные расходы.
ЭКНИС, помимо собственно электронных навигационных карт (ЭНК/ENC), отображает информацию о местоположении судна, определяемом по данным глобальных спутниковых навигационных систем — ГНСС (ГЛОНАСС/GPS/Galileo), а также множество других навигационных параметров и данных. Кроме этого, система позволяет прокладывать маршрут и контролировать отклонения от него, осуществлять вычисление безопасных курсов, а также обеспечивает управление авторулевым, ведение судового журнала и многое другое.
В соответствии с требованиями, предъявляемыми к системе международными и российскими организациями, на рабочую станцию ЭКНИС должна поступать информация от следующих обязательных датчиков:
- датчик местоположения (ГЛОНАСС/GPS/Galileo);
- датчик курсоуказателя (компас);
- датчик скорости движения судна (лаг).
К ЭКНИС могут быть подключены и дополнительные информационные системы и датчики, среди которых АИС, эхолот, информация о целях САРП радаров А/В, датчик температуры воды, датчик угловой скорости, метеорологические датчики.
Система ЭКНИС может использоваться в различных конфигурациях. При использовании конфигурации с одиночной рабочей станцией, согласно требованиям Конвенции SOLAS (Safety of Life at Sea), на борту обязательно наличие всех карт в бумажном виде в качестве дублирующего средства — на случай отключения электронной системы. Однако при конфигурации двойной станции («Основная + Резервная») от использования бумажных карт можно отказаться при условии наличия на борту судна официальных откорректированных векторных электронных карт (ENC). При отказе основной системы резервная берет на себя функции основной («Транзас» реализует данную функцию автоматически).
Система последнего поколения ЭКНИС Navi-Sailor 4000 ECDIS MFD основана на концепции многофункционального дисплея. Она объединяет на одной рабочей станции ЭКНИС, радар с функцией наложения карт/САРП, систему отображения навигационной информации (коннинг-дисплей), систему отслеживания тревог и систему TrackControl, предназначенную для удержания судна при движении относительно запланированного маршрута. Переключиться между различными системами можно простым нажатием кнопки. Такое решение позволяет вести одновременный мониторинг загруженного маршрута в ЭКНИС и на радаре, обеспечивает функциональную интеграцию навигационных данных, надежность конфигурации системы и другие преимущества.
Sitronics Group представила свои импортозамещающие решения для судоходства, промышленности и космоса на ЦИПР-2022
В рамках конференции «Цифровая индустрия промышленной России» Sitronics Group продемонстрировала свои разработки для российской космической отрасли, обеспечения судоходства российской картографией и цифровизации промышленности.
Группа компаний участвует в решении задач импортозамещения, сосредоточившись на собственных российских разработках для цифровой трансформации ключевых отраслей экономики и госсектора. В сферу деятельности Sitronics Group вошли также создание и запуск нано- и микро-спутников для развития цифровых услуг на основе космических данных.
Так, впервые на выставке представлена спутниковая платформа «Паллада». Это совокупность служебных бортовых систем, которые можно использовать для создания спутников различного назначения. Платформа предназначена для создания космических аппаратов массой от 80 до 200 кг и может применяться для оптического и радарного дистанционного зондирования Земли, а в перспективе – для предоставления услуг космической связи. Большая часть бортовой аппаратуры является собственной разработкой компании «СПУТНИКС» (входит в Sitronics Group), что позволяет существенно сократить общую стоимость и сроки создания аппаратов, повысить импортонезависимость их производства. Запуск первого космического аппарата на базе платформы планируется на 2024 г.
На стенде компании продемонстрирована работа Электронной картографической навигационной информационной системы «Беринг». Она отображает информацию о местоположении судна, маршруте, других судах, поддерживает карты различных форматов. Система позволяет обмениваться данными между судном и береговыми службами. Это полностью отечественная разработка, которая работает под управлением операционной системы AstraLinux, что позволяет устанавливать её на государственные объекты. В текущих условиях ограничений на использование иностранных решений российские суда могут быть обеспечены системой навигации с помощью ЭКНИС «Беринг».
«В этом году импортозамещение находится в главном фокусе внимания в рамках ЦИПР. Наша компания уже несколько лет назад начала инвестировать в отечественные программные продукты и ИТ-решений. А в прошлом году в нашем портфеле появились морские и космические разработки, которые позволяют нам также заниматься вопросами замещения спутниковых данных и картографии», — прокомментировал президент компании Sitronics Group Николай Пожидаев.
Следующее представленное решение Sitronics Locus служит для точного indoor-позиционирования и обеспечения промышленной безопасности. Эта российская разработка позволяет контролировать местоположение персонала, грузов и техники на производстве в режиме реального времени, служит для охраны труда на объектах, контроля качества выполнения процессов. Система сообщает о «нетиповом» поведении персонала, отображает перемещение объектов, осуществляет автоматическое уведомление по событиям. Решение помогает определять нахождение персонала в опасных зонах, отслеживать состояние здоровья и предупреждать об опасностях.
Разработка и выпуск серверного оборудования — еще одно направление деятельности Sitronics Group. На стенде представлены тестовые образцы серверов на базе отечественного процессора «Эльбрус», а также линейка оборудования х86 архитектуры под брендом Sitronics, которое уже используют в своей ИТ-инфраструктуре клиенты компании.
«Сегодня мы видим, что для российских разработчиков открываются еще большие возможности на внутреннем рынке. С учетом мер, предпринимаемых государством для поддержки ИТ-отрасли, у цифрового бизнеса в нашей стране есть огромный потенциал для роста», — председатель Совета директоров Sitronics Group, управляющий партнер АФК «Система» Алексей Катков.
СОЭНКИ — безопасное судоходство на реках
Система отображения электронных навигационных карт и информации (СОЭНКИ)
Не только морских судов коснулось внедрение электронных картографических систем. Для оснащения судов, осуществляющих перевозки по внутренним водным путям, также разработана навигационная система, аналог ЭКНИС, — СОЭНКИ (система отображения электронных навигационных карт и информации). При этом данное оборудование может использоваться и на судах смешанного («река–море») плавания, так как оно отвечает требованиям, предъявляемым к ЭКНИС. «СОЭНКИ/ЭКНИС 270» производства «Транзас» — одна из таких универсальных систем, которая может использоваться на судах, осуществляющих международные рейсы.
«СОЭНКИ/ЭКНИС 270» имеет функциональную возможность, позволяющую оперативно переходить от морского на речной режим работы и обратно, что делает ее оптимальным средством навигации как в море, так и на внутренних водных путях. Так же, как и ECDIS Navi-Sailor, «СОЭНКИ/ЭКНИС 270» позволяет перевести работу судна на «безбумажную основу» посредством установки основного и резервного комплектов ЭКНИС (ECDIS Master/Backup).
Специально для работы на внутренних водных путях в оборудовании «СОЭНКИ/ЭКНИС 270» предусмотрен ряд дополнительных функциональных возможностей:
- переключение режимов плавания с морского (скорость в узлах, дальность в милях) на речной (скорость в км/час, дальность в км) и обратно в режиме реального плавания;
- запись путевой информации: имеется встроенный аудиомодуль, позволяющий оперативно записывать путевую информацию и прослушивать ее в удобное для судоводителя время;
- в режиме ручной электронной корректуры оперативное нанесение на электронные карты необходимой навигационной информации, в т. ч. из дополнительной библиотеки речных символов;
- расчет точки сближения с судном на речных криволинейных участках по информации АИС со встречного или обгоняемого (обгоняющего) судна;
- буксировка объектов с дополнением на экране контура этого объекта по носу, корме, правому или левому борту;
- фиксация на основной панели значения пройденного километра и расстояния от него до текущего местоположения судна.
Google Студия данных
Простейший бесплатный сервис визуализации данных, который позволяет быстро сводить, анализировать и визуализировать информацию в интерактивной панели управления.
Формат данных. Сервис поддерживает свыше 17 собственных коннекторов и более сотни разных источников баз данных партнёров. Например, Google Реклама, Google Таблицы, Cloud SQL, MySQL, Google Sheets, Search Console, YouTube Analytics, Facebook Ads, Google Аналитика, Яндекс Метрика, Яндекс Директ, файлы CSV, PostgreSQL, Adwords API, Attribution 360 и другие.
Плюсы. Сервис бесплатный и интуитивный. Чтобы им пользоваться, не нужно иметь глубокое понимание синтаксиса программирования. Хорошо интегрируется с продуктами Google. Есть возможность настраивать собственные шаблоны, просмотр и публикацию отчётов, видеть изменения в источниках данных, делиться короткой ссылкой и планировать рассылку выбранным пользователям по имейлу. Сервис постоянно обновляется.
Минусы. Небольшой набор визуальных инструментов, возможности для работы с вычисляемыми полями ограничены, по сравнению с другими популярными сервисами визуализации: Tableau, Spreadsheets, Power BI, QlikView. Некоторые коннекторы партнёров становятся платными, если превысить лимит данных или время их использования.
Google Студия данных
Microsoft Power BI
Бесплатная комплексная BI-платформа от Microsoft, с помощью которой можно быстро обрабатывать данные для принятия взвешенных решений. Платформа бизнес-аналитики объединяет несколько продуктов, один из которых помогает визуализированные отчёты, анализировать данные и правильно оценивать маркетинговые показатели. Сервис позволяет строить детализированные и общие отчёты под запросы руководителя отдела рекламы, маркетолога или аналитика. Существует корпоративная платная версия Power BI Pro с более широкими возможностями: $9,99 в месяц за пользователя.
Формат данных. Данные можно загружать из разных источников: файлов разных форматов, наиболее известных баз данных, баз Microsoft и Google, CRM-систем и так далее.
Плюсы. Помогает объединять и сравнивать данные из разных источников. Красивые галереи визуализации. Удобен для тех, кто привык работать с таблицами Excel. Хорошо работает с другими продуктами Microsoft: Azure Cloud Service, SQL Server. Содержит большой набор инструментов визуализации для создания разных отчётов. Существует десктопная и облачная версия интерфейса. Больше возможностей, чем в Google Студии данных. Есть возможность интеграции BI в собственные приложения для визуализации. Интуитивный интерфейс.
Минусы. Есть сложности в работе с большими данными, а также с обработкой аналитических данных продуктов Google и Яндекса. Для наиболее корректного подключения источников данных существуют кастомные коннекторы. Сервисы выгрузки данных, например, бесплатный Geneport, помогают анализировать данные и создавать отчёт в Power BI. Не хватает инструментов обработки и очистки данных.
DataDeck
Позволяет синхронизировать данные из разных сервисов и визуализировать в виде понятных дашбордов. Даёт возможность отслеживать конверсию, время пользователей на сайте, ключевые слова, проводить сегментацию аудитории и другое. Все важные показатели маркетолог видит на понятном дашборде в реальном времени.
Формат данных. Сервис интегрируется с Excel, Slack, Google Аналитикой, MailChimp, Google Рекламой, Google AdSense, Google Диском, MySQL, MS SQL Server, Amazon S3 и другими сервисами. Есть бесплатная пробная версия, бесплатный и платный помесячный тариф и платная лицензия, стоимость которой оговаривается индивидуально.
Плюсы. Интуитивный и лёгкий для понимания интерфейс. Отчёты можно создавать быстро и легко, используя готовые шаблоны. Над отчётом в одном дашборде могут работать несколько человек в режиме реального времени. Ведётся постоянное обновление возможностей сервиса.
Минусы. Есть только основные источники данных и небольшое число элементов для визуализации. Невозможно использовать результаты SQL-запросов. Отсутствуют вычисляемые поля. Наибольшей функциональностью обладают платные версии — $29 в месяц за пользователя и платная пожизненная лицензия.
Infogram
Один из наиболее известных и простейших инструментов визуализации данных. Позволяет строить интерактивные диаграммы и графики. Есть несколько тарифных планов, один из которых бесплатный с самыми базовыми функциями.
Формат данных. Можно импортировать данные из таблиц Excel, баз данных MySQL, PostgreSQL, Amazon Redcliff, Oracle, Microsoft SQL Server, Google Maps, а также GIF-изображения из библиотеки Giphy.
Плюсы. Интуитивная панель управления, упрощающая работу с данными. Пользователю не нужно обладать специальными знаниями. Автоматические пошаговые инструкции подсказывают порядок действий. Возможность кастомизации существующих шаблонов. Есть возможность опубликовать инфографику в Twitter и Pinterest. Интерактивную графику можно сохранять в нескольких форматах на Google Drive или в Dropbox. Созданные шаблоны сохраняются в галерее, и при необходимости в них можно обновлять данные и снова публиковать.
Минусы. Базовый бесплатный тариф имеет очень скромные возможности. Остальные тарифные планы — платные. В зависимости от возможностей каждого плана стоимость пакета варьируется в пределах $19–149 в месяц. Ограниченные возможности в анализе и обработке данных. Не воспринимает кириллицу в работе со шрифтами. На всех созданных работах присутствует логотип сервиса.
Варианты применения

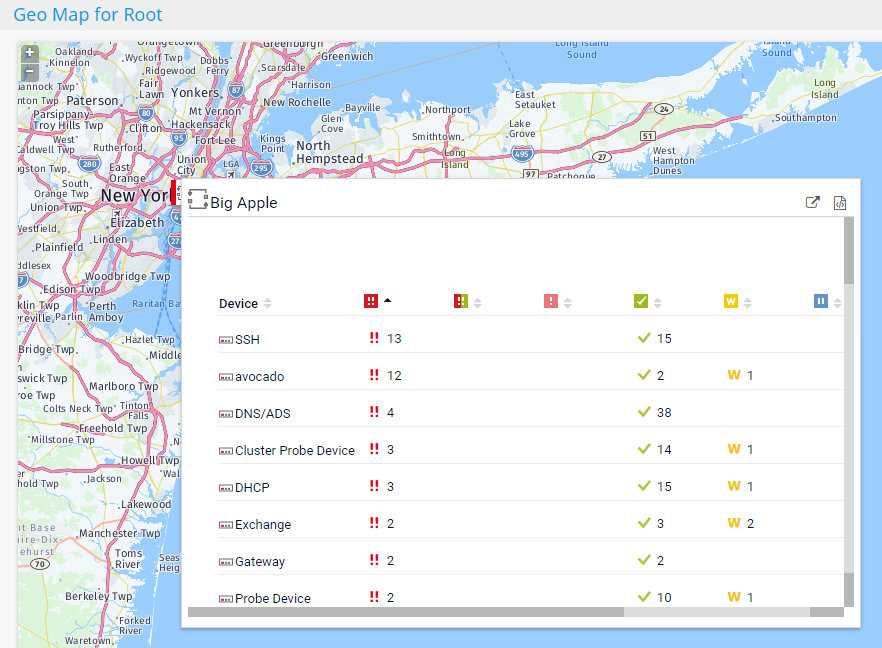

Анализ трафика. PRTG отслеживает сетевой трафик (SNMP, xFlow, WMI), мониторит пакеты данных, порты, пропускную способность сети. Фильтрует трафик по IP, протоколу и типу данных. Для анализа качества соединения используются сенсоры QoS, которые отслеживают джиттер, задержку пакета (в миллисекундах), доли потерянных, поврежденных, дублированных пакетов, время приема-передачи (RTT), Mean Opinion Score для тестирования VoIP и другие параметры. Часто сенсоры QoS используют для мониторинга параметров VoIP. Есть специальный сенсор для мониторинга VoIP-решений Cisco.
Предупреждение о перегреве. PRTG может отслеживать скорость работы вентилятора центрального процессора. Поскольку выход из строя, загрязнение или замедление кулера может привести к перегревам и, как следствие, нестабильной работе системы, в PRTG есть сенсоры, которые позволяют среагировать заблаговременно. Отслеживать можно как скорость вращения кулера, так и температуру процессора и другого оборудования.
Контроль напряжения сети. Если ИБП поддерживает SNMP, можно собирать данные о состоянии источников питания через PRTG и контролировать ИБП во всей инфраструктуре: следить за входным и выходным напряжением, статусом батареи, напряжением, статусом питания (normal, на байпасе либо батарея) и другими параметрами.

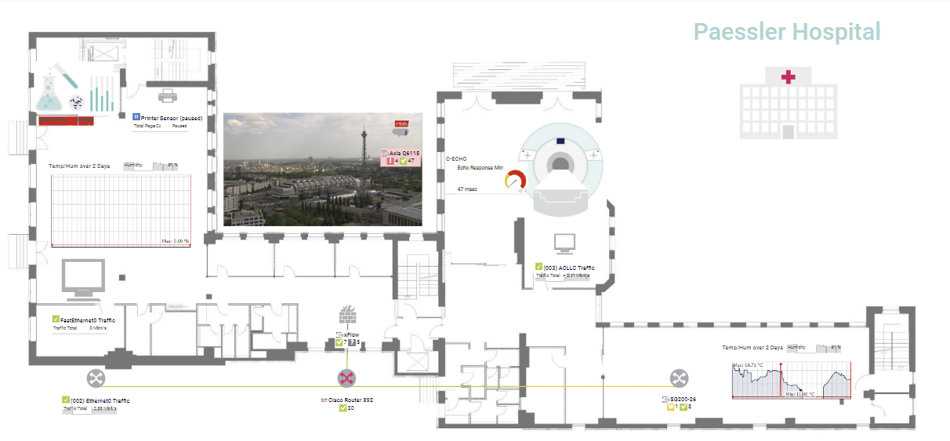

Контроль помещений. В PRTG можно добавить показания с расположенных в помещениях датчиков температуры, влажности, дыма, открывания дверей. Контролируют доступность камер видеонаблюдения. Если помещение большое, ты можешь добавить на панель мониторинга схему здания в качестве фона и для наглядности расположить на ней сенсоры. В случае сбоя ты быстро поймешь, где именно находится поврежденное устройство
Контроль склада. Системный администратор одного из наших клиентов настроил передачу данных в PRTG из системы управления складским учетом на базе SAP. Такая интеграция возможна и для 1С. Как только объем товара на складе падает ниже нормы, ответственный менеджер получает по SMS уведомление через систему оповещений. Один наш клиент из Германии настроил уведомления таким образом, что оповещение о снижении запаса на складе уходит напрямую поставщику.
Мониторинг онлайн-магазина. Большинство пользователей отслеживают через PRTG доступность веб-серверов, трафик на сайт. Ряд крупных онлайновых магазинов стали подгружать из ERP данные о поступлении денег на счет. Это позволило в реальном времени сопоставлять динамику посещаемости сайта и поступление денег. Для руководителей компании эти данные могут быть незаменимы.
Мониторинг медицинского оборудования. PRTG поддерживает протоколы HL7 и DICOM. HL7 используется для обмена медицинскими данными. Система мониторинга может помочь контролировать доступность интерфейсов, скорость передачи данных между медицинскими информационными системами и лабораторными информационными системами. DICOM используется для хранения и передачи диагностических изображений между оборудованием и системами архивации (PACS). С помощью мониторинга отслеживают корректность и сохранность изображений при передаче данных.
Представленные сценарии можно реализовать разными способами, не только при помощи системы мониторинга. Но ее главная ценность — в централизации. Показатели инфраструктуры и бизнеса контролируются через единое приложение, в котором объединены сбор, анализ и представление данных, рассылка оповещений. Поэтому клиенты часто используют наш продукт для отчетов перед руководством: трафик, результаты продаж, выполнение планов выводятся на экран через PRTG.
Для знакомства с системой ты можешь скачать тестовую версию. Когда пробный период закончится, системой можно продолжать пользоваться и дальше, но с ограничением по количеству сенсоров, не более 100. Насколько этого хватит — зависит от твоих задач: на одно устройство может приходиться как два сенсора, так и десять.

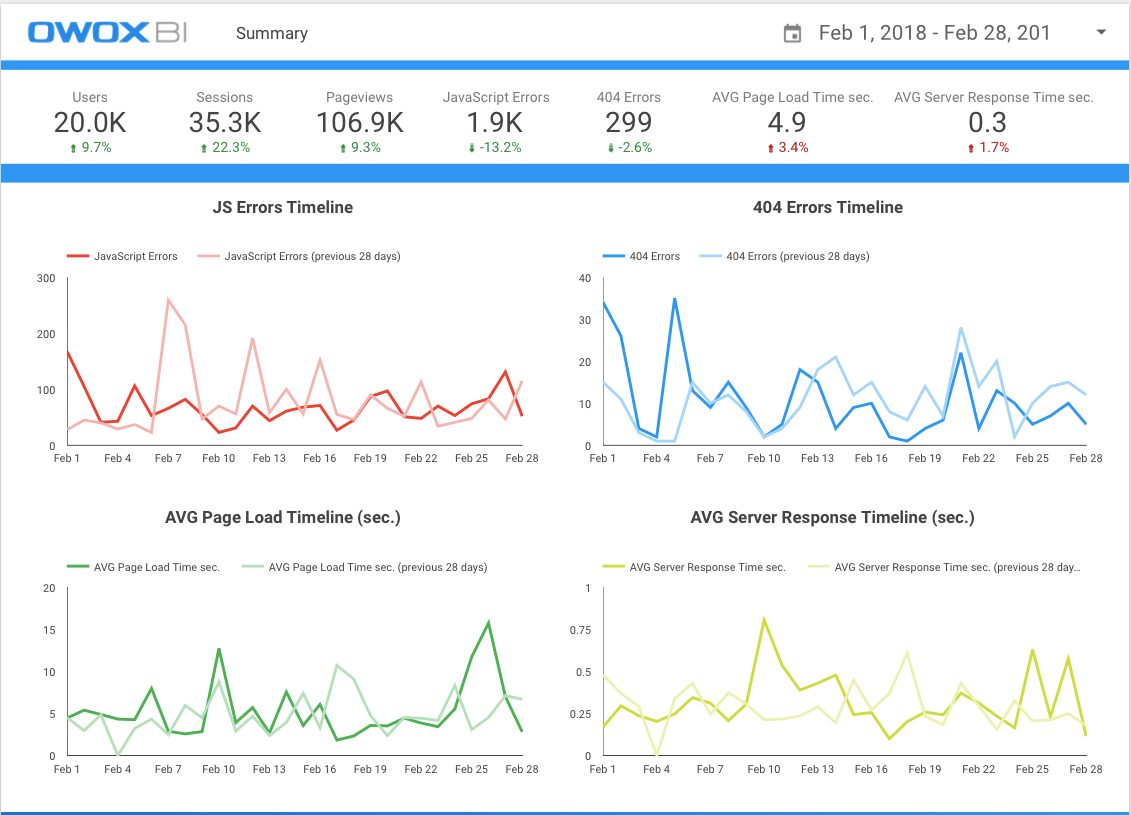

Как и зачем визуализировать данные
Визуализация помогает упорядочить информацию и привести к понятному всем виду. Например, сложную таблицу с множеством столбцов и строк можно представить в виде графика, где выделено только нужное и организовано по цветам.
Принцип грамотной интерактивной визуализации в том, чтобы данные могли считывать не только аналитики или маркетологи, для которых это привычно, но и клиент, который видит метрики впервые. Поэтому главное — не запутать, а представить информацию максимально просто. Преимущество инструмента в том, что картина становится одинаково ясна всем членам команды с разной специализацией.
